Come fornitore di torni CNC a letto inclinati, incontro spesso domande dai clienti in merito alle capacità della macchina, in particolare sul fatto che possa eseguire operazioni di scanalatura. In questo post sul blog, approfondirò i dettagli di come un tornio CNC inclinato può gestire il grooving, i vantaggi che offre in tali operazioni e alcune considerazioni pratiche.
Comprensione delle operazioni di scanalatura
Il grooving è un processo di lavorazione utilizzato per creare una scanalatura stretta, dritta o curva sulla superficie di un pezzo. Queste scanalature possono servire a vari scopi, come fornire uno spazio per gli anelli, creando una rientranza per un anello a scatto o per caratteristiche di design decorativo e funzionale. Esistono diversi tipi di operazioni di scanalatura, tra cui scanalature esterne, scanalature interne e scanalature del viso.
Può un tornio CNC a letto inclinato eseguire operazioni di scanalatura?
La risposta breve è sì. Un tornio CNC a letto incline è completamente in grado di eseguire operazioni di scanalatura e porta al tavolo diversi vantaggi unici.
Vantaggi strutturali
Il design inclinato del letto del tornio CNC offre una migliore evacuazione del chip rispetto ai torni piatti. Durante il grooving, i chip vengono prodotti continuamente. Se questi chip non vengono rimossi in modo efficace, possono interferire con il processo di taglio, danneggiare lo strumento di taglio e persino influenzare la finitura superficiale del pezzo. Il letto incline consente ai patatine di cadere più facilmente dall'area di taglio a causa della gravità, garantendo un ambiente di taglio più pulito.
Rigidità e stabilità
I torni CNC a letto inclinati sono generalmente più rigidi delle loro controparti piatte. Quando si eseguono operazioni di scanalatura, in particolare scanalatura o larghezza - il taglio delle scanalature, le forze di taglio possono essere significative. Una struttura a macchina rigida può resistere meglio a queste forze, riducendo le vibrazioni e la deflessione. Ciò si traduce in dimensioni di scanalature più accurate e una migliore finitura superficiale. Ad esempio, quando si taglia una scanalatura esterna profonda su un pezzo di lavoro di grande diametro, la rigidità del tornio inclinato aiuta a mantenere la rettilinea e la larghezza dell'accuratezza della scanalatura.
Controllo di precisione
La tecnologia CNC fornisce un controllo preciso sul movimento dello strumento di taglio. In un'operazione di scanalatura, la profondità, la larghezza e la posizione della scanalatura devono essere controllate accuratamente. Con un tornio CNC a letto inclinato, gli operatori possono programmare il percorso e i parametri esatti per lo strumento di scanalatura. Questo livello di precisione è cruciale, specialmente per le applicazioni in cui sono richieste tolleranze strette, come nelle industrie aerospaziali o automobilistiche.
Tipi di scanalatura su un tornio CNC a letto inclinato
Grooving esterno
Il grooving esterno è una delle operazioni di scanalatura più comuni. Il tornio CNC a letto inclinato può facilmente gestire scanalature esterne su pezzi cilindrici. I movimenti di asse x - asse x e z - possono essere coordinati con precisione per controllare la larghezza e la profondità della scanalatura esterna. Ad esempio, quando si produce un albero con più scanalature esterne per l'installazione dell'anello O, il tornio può macchiare rapidamente e accuratamente ogni scanalatura alle specifiche richieste.
Grooving interno
Il grooving interno è più impegnativo del grooving esterno a causa dello spazio limitato all'interno del pezzo. Tuttavia, un tornio CNC a letto inclinato può ancora eseguire questa operazione in modo efficace. È possibile utilizzare strumenti di scanalatura interni specializzati e il sistema di controllo CNC garantisce che lo strumento si muova con precisione all'interno del foro per creare la scanalatura desiderata. Ciò è utile in applicazioni come la lavorazione di cilindri idraulici o blocchi di motore, in cui sono necessarie scanalature interne per la tenuta o altri scopi funzionali.
Viso grooving
Il grooving del viso viene utilizzato per creare scanalature sull'estremità di un pezzo. Il tornio CNC a letto inclinato può eseguire operazioni di sfilata utilizzando gli utensili di taglio appropriati e programmando il percorso utensile nel piano XY. Questo tipo di scanalatura è spesso utilizzato nelle applicazioni in cui è necessario un solco decorativo o funzionale sulla faccia finale di un componente, come nella produzione di parti di orologi o componenti meccanici in scala ridotta.
Vantaggi dell'utilizzo di un tornio CNC a letto inclinato per scanalatura
Alta produttività
La combinazione del design del letto inclinato e del controllo CNC consente operazioni di scanalatura ad alta velocità. La macchina può spostare rapidamente lo strumento di taglio nella posizione desiderata ed eseguire il processo di scanalatura in modo efficiente. Inoltre, la possibilità di eseguire più operazioni di scanalatura in una singola configurazione riduce il tempo di lavorazione generale. Ad esempio, in un ambiente di produzione di massa, un tornio CNC a letto incline può produrre un gran numero di pezzi scanalati in un periodo relativamente breve.
Coerenza e qualità
Poiché il processo di scanalatura su un tornio CNC a letto inclinato è controllato da un programma, la qualità e le dimensioni delle scanalature sono altamente coerenti da un pezzo all'altro. Ciò è particolarmente importante nei settori in cui le parti devono essere intercambiabili. L'ambiente di taglio stabile fornito dal design del letto inclinato contribuisce anche a una migliore finitura superficiale, che è essenziale per la funzionalità e l'estetica delle parti scanalate.
Flessibilità
I torni CNC a letto incline possono essere dotati di una varietà di utensili da taglio per diversi requisiti di scanalatura. Che si tratti di una scanalatura stretta e poco profonda o di una scanalatura ampia e profonda, la macchina può adattarsi a diverse condizioni di taglio cambiando lo strumento di taglio e regolando i parametri di lavorazione. Questa flessibilità lo rende adatto per una vasta gamma di settori, da una lavorazione personalizzata in batch a una produzione su larga scala.
Considerazioni pratiche per scanalare su un tornio CNC inclinato
Selezione degli strumenti
La scelta del giusto strumento di taglio è fondamentale per le operazioni di successo di successo. Devono essere considerati fattori come il materiale del pezzo, il tipo di scanalatura (esterno, interno o faccia) e la finitura superficiale richiesta. Gli strumenti di scanalatura a punta in carburo sono comunemente usati a causa della loro elevata durezza e resistenza all'usura. Ad esempio, quando si gira un pezzo in acciaio indurito, uno strumento di scanalatura in carburo con una geometria adeguata può fornire una durata di utensili più lunga e una migliore prestazione di taglio.
Parametri di taglio
I parametri di taglio adeguati, tra cui la velocità di taglio, la velocità di avanzamento e la profondità del taglio, devono essere impostati per risultati di scanalatura ottimali. Questi parametri dipendono dal materiale del pezzo, dal tipo di utensile di taglio e dai requisiti specifici di scanalatura. I parametri di taglio errati possono portare a problemi come l'usura degli utensili, la scarsa finitura superficiale e persino la rottura degli utensili. Ad esempio, se la velocità di taglio è troppo elevata quando si gira un materiale fragile, può causare scheggiature sui bordi della scanalatura.
Programmazione
Una programmazione accurata dell'operazione di scanalatura è essenziale. Il programma CNC dovrebbe definire i punti di inizio e finale del groove, la profondità e la larghezza del solco e il percorso utensile. Alcuni moderni torni CNC a letto inclinati sono dotati di interfacce di programmazione user -friendly che consentono agli operatori di creare e modificare facilmente i programmi di scanalatura. Tuttavia, è ancora necessario un certo livello di conoscenza della programmazione per garantire i migliori risultati.
La nostra gamma di prodotti per le operazioni di scanalatura
Come fornitore, offriamo una vasta gamma di torni CNC a letto inclinati che sono adatti per le operazioni di scanalatura. NostroInclined - Linea del letto - Torna CNCDistribuzioni ad alta: guide lineari di precisione, che forniscono un movimento regolare e accurato dello strumento di taglio, garantendo eccellenti prestazioni di scanalatura. Il design della linea - Rail migliora anche la rigidità e la velocità complessive della macchina, rendendola ideale per applicazioni ad alta produttività.

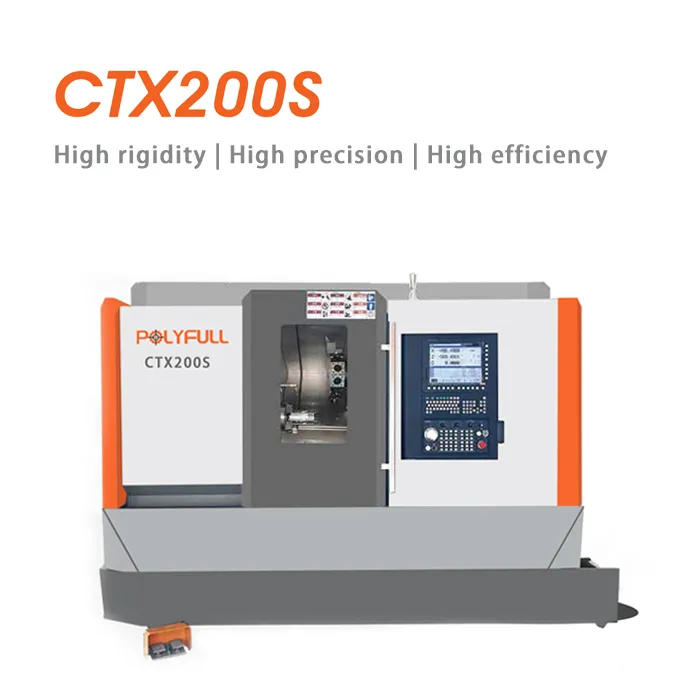

NostroAlto - Torna composita di fresatura a velocità di velocitàCombina le capacità di svolta e fresatura, consentendo operazioni di scanalatura più complesse. Oltre al tradizionale scanalatura esterna, interna e facciale, può eseguire alcune operazioni di scanalatura a base di fresature, come la creazione di scanalature a forma di irregolarmente.
ILLinea del berlina CNC Tornaè un'altra opzione eccellente. Offre un perfetto equilibrio tra precisione, velocità e costo - efficacia. Con la sua linea affidabile - sistema ferroviario e potente controllo CNC, può gestire con facilità una vasta gamma di attività di scanalatura.
Conclusione
In conclusione, un tornio CNC a letto incline è più che in grado di eseguire operazioni di scanalatura. I suoi vantaggi strutturali, combinati con il controllo di precisione della tecnologia CNC, lo rendono un'ottima scelta per varie applicazioni di scanalatura. Che tu sia nell'industria automobilistica, aerospaziale o manifatturiera generale, la nostra gamma di torni CNC inclinati può soddisfare le tue esigenze di scanalatura. Se sei interessato a saperne di più sui nostri prodotti o hai requisiti di scanalatura specifici, ti incoraggiamo a contattarci per una discussione dettagliata e una potenziale negoziazione degli appalti.
Riferimenti
- "Manuale di lavorazione CNC", di John Doe, pubblicato da XYZ Publishing
- "Advanced Manufacturing Technology", a cura di Jane Smith, pubblicato da ABC Press
- Opuscoli tecnici e manuali dei nostri torni CNC a letto inclinati.
